回轉鼓風機內部結構簡要介紹！
回轉鼓風機內部結構簡要介紹：
今日小編與大家說一下風機的內部構造以及相關的介紹，方便大伙對回轉風機有一個詳細的了解，在今后的使用中對設備又有了一個新的認識，只有對設備的了解至深才能更好的使用以及維護等相關的后續使用上的問題！本章主要針對風機的內部構造和外觀的尺寸兩個方面來詳細的說一下！希望對通過本章的介紹對您有實用性的作用。
回轉鼓風機內部部件：
1：空氣過濾器
2：主機
3：油氣分離器
4：滴油嘴
5：過濾器
6：油箱以及底座
7：電機
8：轉子滑片
9：回油管
回轉鼓風機外部尺寸：
通過本章的詳細講解，您是否對回轉風機有了新的一個認識，有了外部的尺寸在安裝的時候可以根據尺寸的大小來考察現場的場地是否能夠有效的安裝設備，或者從而進行改整等情況。上面所展示出來的都是風機的詳細具體的參數，您可以安裝本參數來進行判斷選型，這個是在不知道風量和風壓的情況下，只靠機子的各部分的尺寸來確定機子的型號大小。都是非常的便利直接的。如果您在回轉風機的外部和內部詳細描述中還有其他的問題，可以隨時聯系公司的業務人員以及技術員人員幫助您解決存在的疑問！
今日小編與大家說一下風機的內部構造以及相關的介紹，方便大伙對回轉風機有一個詳細的了解，在今后的使用中對設備又有了一個新的認識，只有對設備的了解至深才能更好的使用以及維護等相關的后續使用上的問題！本章主要針對風機的內部構造和外觀的尺寸兩個方面來詳細的說一下！希望對通過本章的介紹對您有實用性的作用。

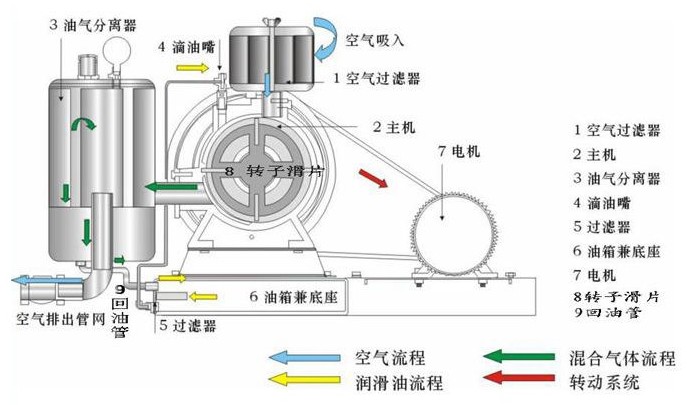

回轉鼓風機內部部件：
1：空氣過濾器
2：主機
3：油氣分離器
4：滴油嘴
5：過濾器
6：油箱以及底座
7：電機
8：轉子滑片
9：回油管

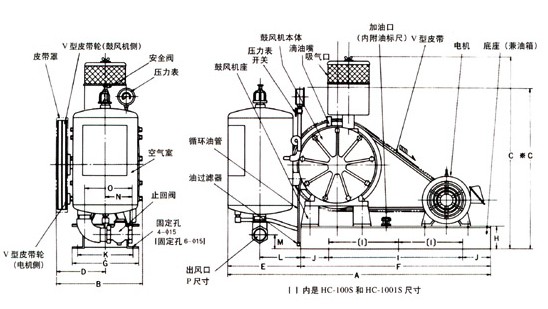

回轉鼓風機外部尺寸：
| 型號 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P尺寸 |
| SR-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4" |
| ST-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| ST-301S | 730 | 265 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| ST-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 11/4" |
| ST-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 11/4" |
| ST-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 11/2" |
| ST-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 11/2" |
| ST-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| ST-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| ST-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 21/2" |
| ST-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 21/2" |
| ST-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
| ST-1001S | 1520 | 560 | 955 | 325 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
通過本章的詳細講解，您是否對回轉風機有了新的一個認識，有了外部的尺寸在安裝的時候可以根據尺寸的大小來考察現場的場地是否能夠有效的安裝設備，或者從而進行改整等情況。上面所展示出來的都是風機的詳細具體的參數，您可以安裝本參數來進行判斷選型，這個是在不知道風量和風壓的情況下，只靠機子的各部分的尺寸來確定機子的型號大小。都是非常的便利直接的。如果您在回轉風機的外部和內部詳細描述中還有其他的問題，可以隨時聯系公司的業務人員以及技術員人員幫助您解決存在的疑問！
